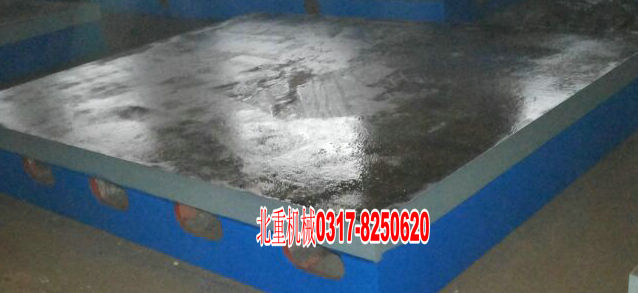

劃線平板的使用方法

劃線平板的技術參數主要包括:產品的承載、劃線平板的長寬高、產品的表面精度、鑄鐵劃線平板的重量、以及劃線平臺的材質要求等等.
劃線平板的技術參數主要包括:產品的承載、劃線平板的長寬高、產品的表面精度、鑄鐵劃線平板的重量、以及劃線平臺的材質要求等等。劃線平臺主要用于機械機床制造、電子、電力等20多種行業以,其中重工業使用最為普遍,占總產量的95%。
劃線平板材質:高強度鑄鐵HT200-300,經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使劃線平板的精度穩定,耐磨性能好。
鑄鐵劃線平板按國家GB7947-1999標準制造。平臺精度等級有0、1、2、3級及精刨。
劃線平板的使用是根據產品圖樣的尺寸要求,用劃針工具在毛坯或半成品上劃出待加工部位的輪廊線或作為基準的點、線。在單件或小批量生產中,用劃線來檢查毛坯或半成品的形狀和尺寸,合理地分配各加工表面的余量,及早發現不合格品,避免造成后續加工工時的浪費。
